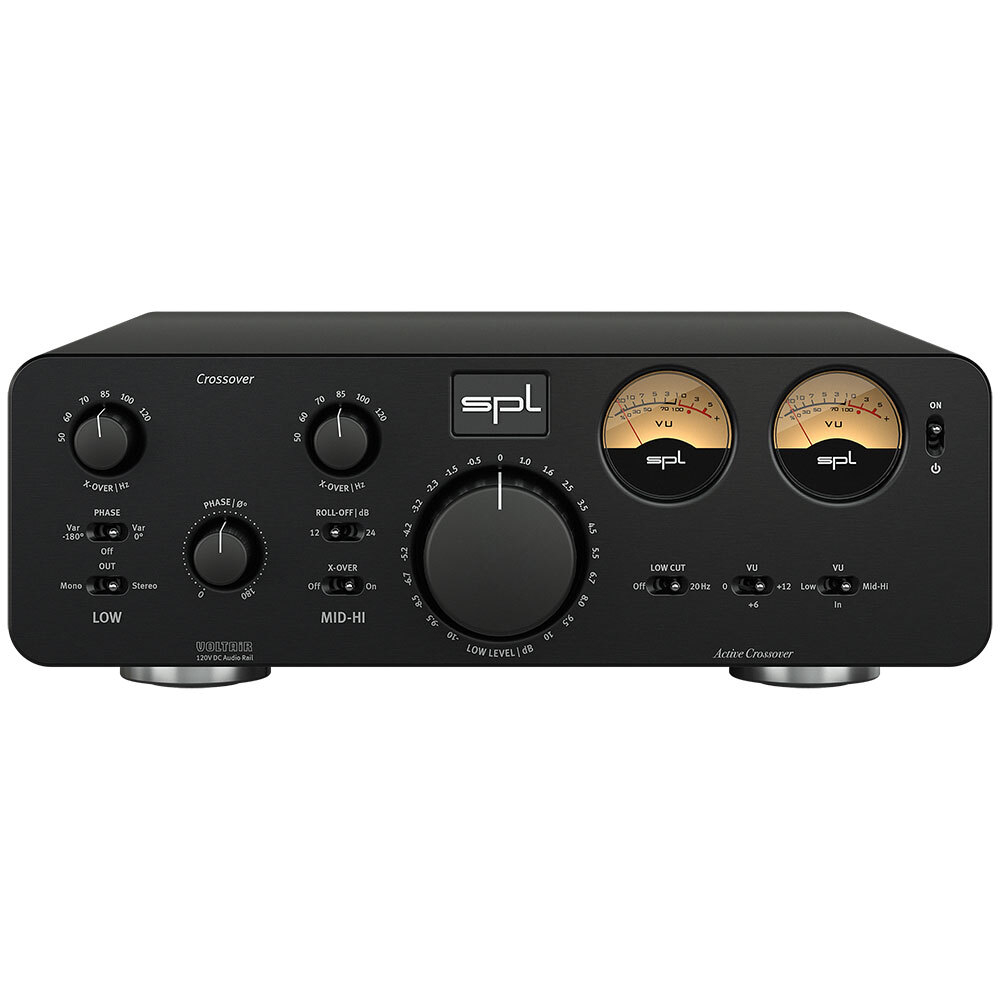

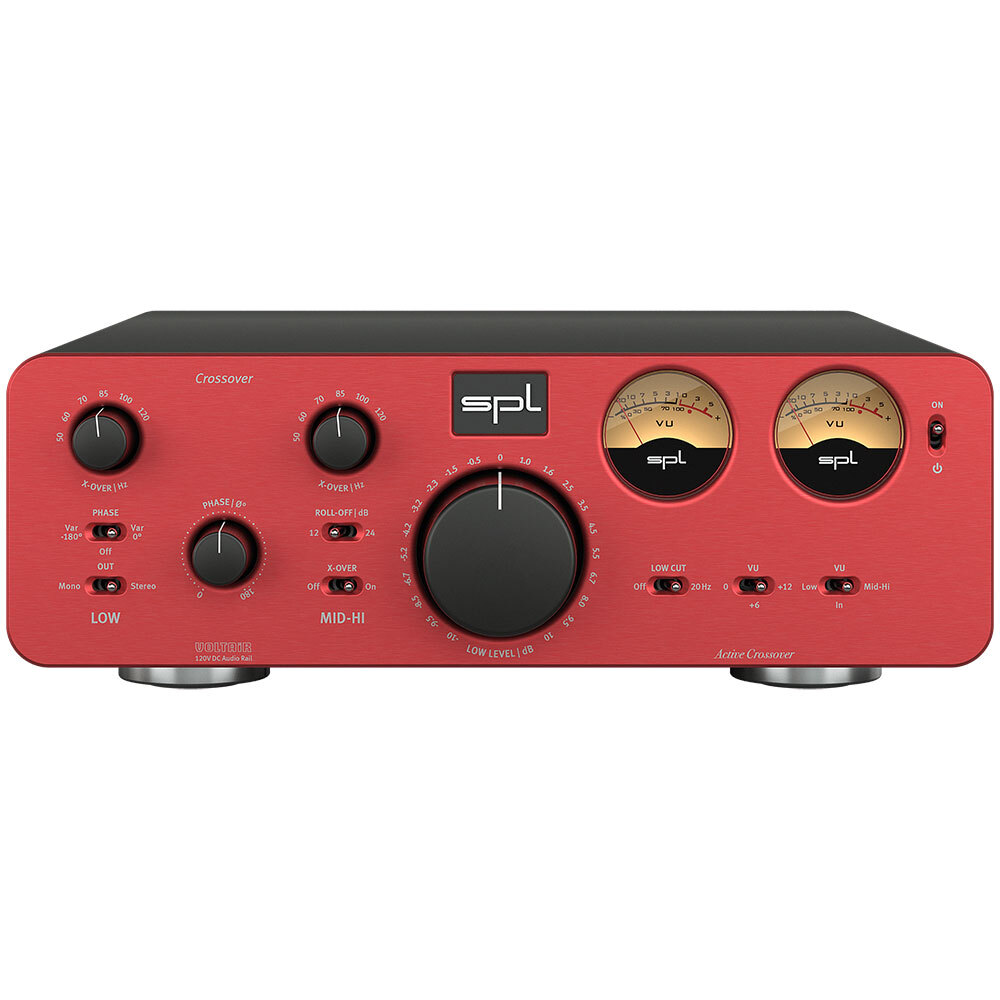

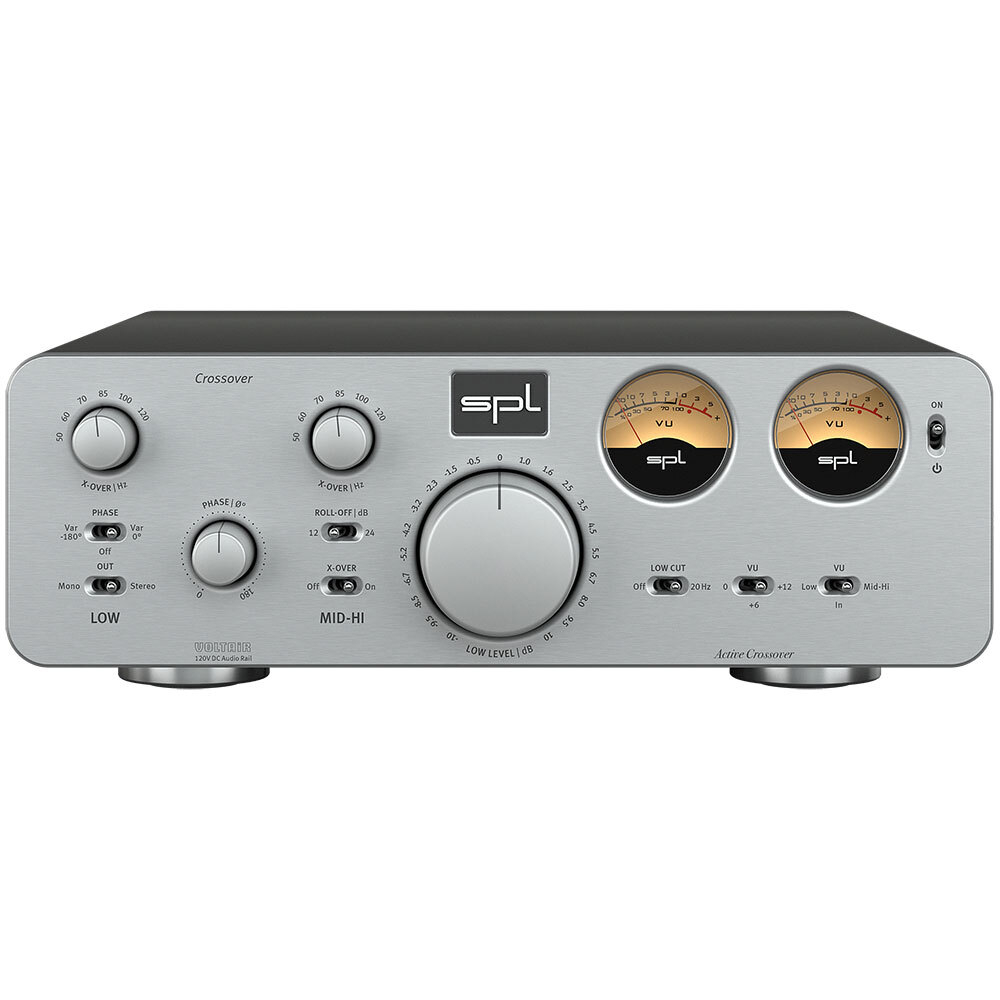

Пересечение
Кроссовер разделён на две секции: секция низких частот для низкочастотного динамика или сабвуфера (моно или стерео) и секция средних и высоких частот для основных динамиков.
Частоты кроссовера для низких и средних частот можно настроить индивидуально в диапазоне от 50 до 120 Гц в 6 положениях.
Наклон фильтра низких частот составляет 24 дБ на октаву. Наклон фильтра средних и высоких частот можно переключать с 12 дБ на 24 дБ.
По фазе
Звуковые сигналы должны поступать из верхних динамиков и низкочастотных динамиков или сабвуферов синфазно.
Для этого кроссовер предлагает регулировку фазы.
С помощью тумблера активируйте управление фазой (фаза 0° или фаза -180°) и используйте управление для установления синхронности.
Если управление фазой не требуется, его можно отключить, и оно полностью исчезнет из сигнального тракта.
Один или два?
Если вы хотите подключить два низкочастотных динамика или сабвуфера (один для левого канала, а другой для правого), этот переключатель должен быть установлен в положение «стерео».
Если вы используете только один низкочастотный динамик или сабвуфер, переключитесь в монорежим. Кроссовер создаёт монофонический сигнал низких частот и выводит его на оба низкочастотных выхода (L + R).
Низкий и среднечастотный

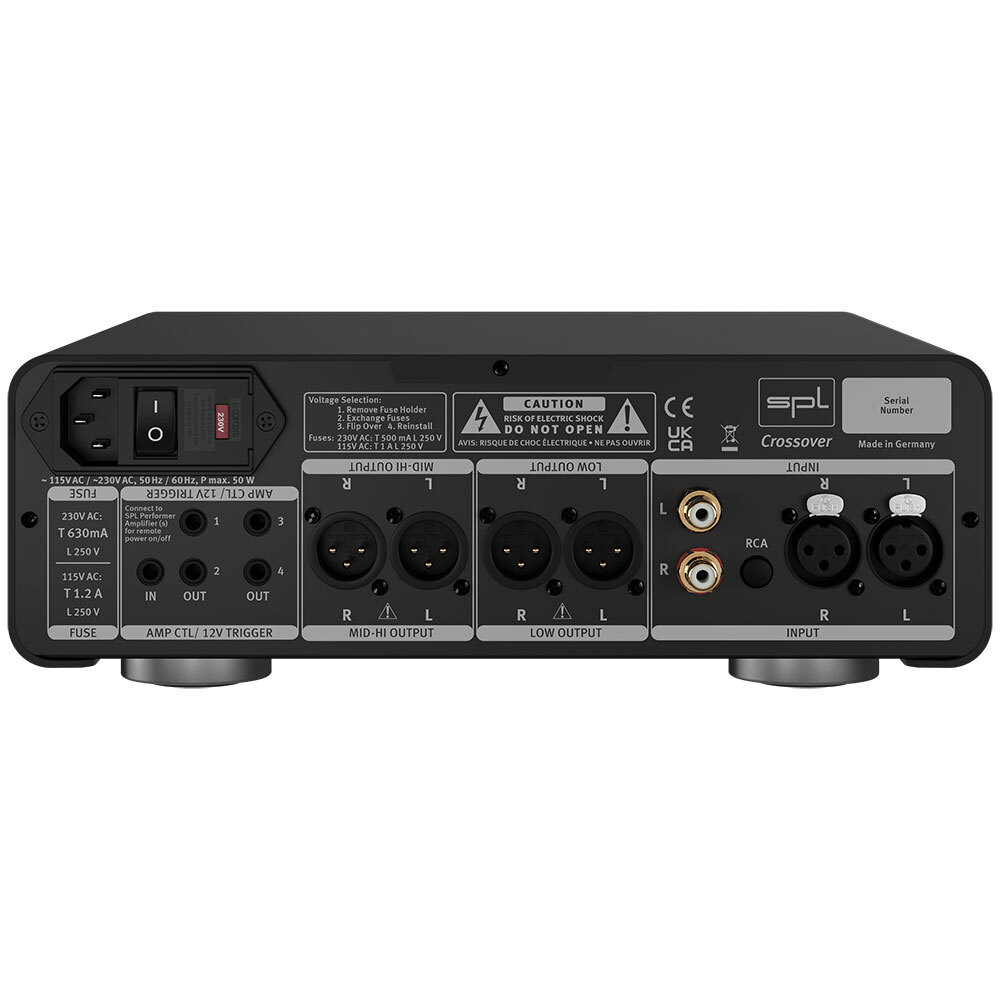

На выходной стороне усилители мощности или активные громкоговорители, а также низкочастотные громкоговорители или сабвуферы подключаются к выходным разъёмам Low & Mid-Hi с помощью балансных разъёмов XLR.
Это означает, что даже при подключении длинных кабелей, например, к монофоническим усилителям мощности, расположенным рядом с динамиком, риск возникновения помех минимален.
Все под контролем – AMP CTL
Режим ожидания для четырех устройств с триггерным входом 12 В можно включать и выключать с помощью AMP CTL вместе с кроссовером (выход AMP CTL). Это особенно полезно для подключения усилителей мощности. Кроме того, режим ожидания самого кроссовера можно включать и выключать с помощью предусилителя, например Director Mk2 или Phonitor x, с помощью AMP CTL (вход AMP CTL).
Технические характеристики
Аналоговые входы и выходы: XLR (сбалансированный) и RCA
Максимальное усиление на входе и выходе: 32.5 дБ
Выходное сопротивление: 75 Ом
Подавление синфазного сигнала (XLR): -82 dBu
Диапазон частот (-3 дБ): 10 Гц – 100 кГц
Перекрестные помехи (1 кГц): -70 dBu
THD (0 дБн, 1 кГц, включен фильтр MID-Hi): 0.0008 %
THD (0 дБн, 30 Гц, включен низкочастотный фильтр): 0.0014 %
Шум (A-взвешенный, выход MID-HI): -106 dBu
Шум (A-взвешенный, НИЗКАЯ мощность): -104,9 dBu
Динамический диапазон (выход MID-HI): 138 дБ
Динамический диапазон (НИЗКАЯ мощность): 136,9 дБ
Внутренний линейный источник питания с экранированным тороидальным трансформатором
Рабочее напряжение для аналогового аудио: +/- 60 В
Рабочее напряжение для реле и светодиодов: + 12 В
Сетевой источник питания
Сетевое напряжение: 230 В переменного тока / 50; 115 В переменного тока / 60 Гц
Предохранитель на 230 В: T 0.5A
Предохранитель на 115 В: T 1A
Потребляемая мощность: максимум 50 VA
Потребляемая мощность в режиме ожидания: < 0.3W
Размеры и вес
Размеры (ШхВхГ): 278 x 100 x 300 мм
Вес: 5 кг
Вес упаковки: 5.95 кг
